SenseCAP Solar Node P1 – Répéteur LoRa Meshtastic extérieur

Remarque : Cette version économique n’inclut pas le module GPS XIAO L76K ni les batteries 18650. Les utilisateurs peuvent les acheter et les installer indépendamment. Pour une version avec GPS et batteries incluses, choisissez le SenseCAP Solar Node P1-Pro.

Caractéristiques principales

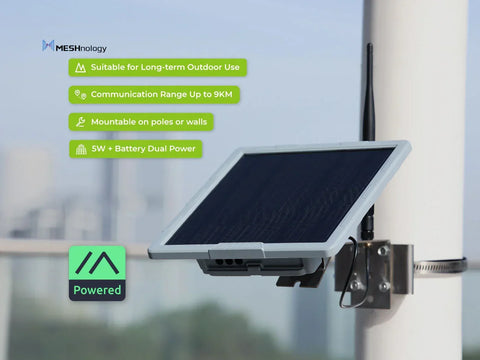

• Panneau solaire intégré 5W – Idéal pour une utilisation extérieure longue durée.
• Pre-installed Meshtastic Firmware – Seamless integration with Meshtastic networks.
• Supports Plug-and-Play Grove Sensors – Compatible with temperature, humidity, and light sensors.
• LoRa Long-Range Transmission – Up to 8–9 KM in open areas.
• Réseau maillé évolutif – Fonctionne comme nœud ou répéteur pour Meshtastic.

Optional Accessories

• Button-top 18650 Batteries – Required for battery installation (not included).
• Antenne fibre de verre 3dBi (860–930 MHz) – Recommandée pour un signal à gain élevé.
• Câble RF standard – Installation plug-and-play facile avec support de fixation.

Caractéristiques techniques

• Main Controller: XIAO nRF52840 Plus (ARM Cortex-M4, 64MHz, 256KB RAM, 1MB Flash, 2MB onboard Flash)
• Module LoRa : Wio SX1262 (Semtech SX1262, 22dBm @862–930MHz)
• Module GPS : Non inclus ; compatible avec XIAO L76K (GPS/GLONASS/Galileo)
• Bluetooth: 5.0
• Antenna: 2dBi Rubber Rod (868–915MHz)
• Power Input: 5V via USB-C

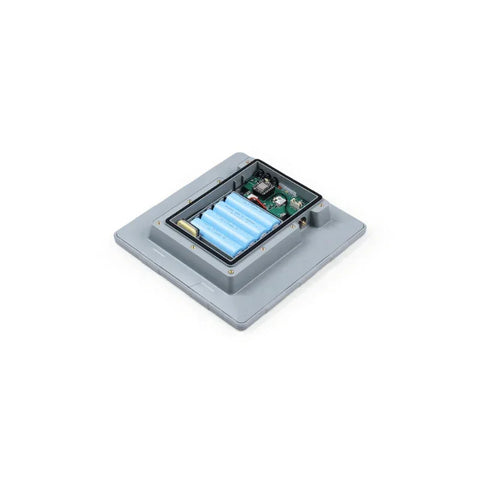

• Battery Support: User-installed Button-top 18650 batteries
• Panneau solaire : 5W intégré
• Interface : Grove x1 (I2C/GPIO), USB-C pour le débogage
• Buttons: Power / Reset / User-defined
• Indicateurs LED : Charge, Chargée, Ensoleillement, Battement Mesh, Définis par l’utilisateur
• Dimensions: 191.2 x 201.2 x 42.1 mm

Applications

• Aventures en plein air : GPS et messagerie en temps réel sans réseau mobile.
• Mesh Networking: Extend Meshtastic coverage with relay nodes.
• Education: Learn about LoRa networks and open-source projects.
• Environmental Monitoring: Use Grove sensors for remote data collection.

Part List

Hardware Overview:

Schéma

Schéma d'effet global

Accessories diagram

①	2dbi, 868~915MHz rubber rod antenna
②	Universal joint bracket, angle adjustable.
③	Connecteur de support, peut soutenir l’antenne
④	Câble RF ; RP-SMA mâle vers RP-SMA femelle ; 300 mm
⑤	Hoop bracket	Diameter: 70-100 mm
⑥	Hoop ring

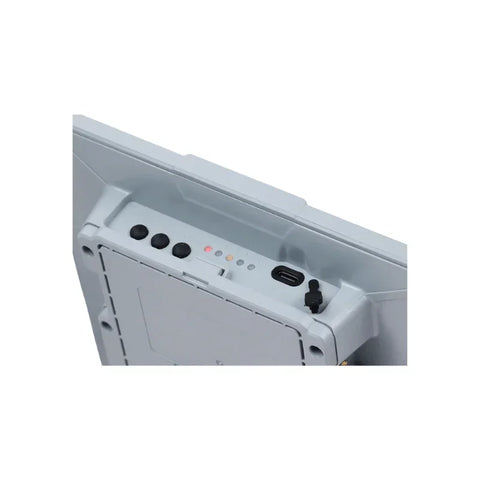

⑦	Power switch
⑧	Reset
⑨	User-defined
⑩	Red light on: Charging
⑪	Green light on: Charged
⑫	Yellow light on: Device is exposed to light.
⑬	Lumière bleue : Mesh heartbeat
⑭	Lumière blanche : User-defined
⑮	Type-C: 5V 1A

Application

• Outdoor Adventure: Envoyez votre position en temps réel et des messages texte dans les zones sans couverture réseau.
• Mesh Network Expansion: Sert de nœud relais Mesh pour étendre la couverture du réseau Meshtastic existant. Prend en charge la transmission multi-sauts, permettant aux données d’être relayées via plusieurs nœuds, ce qui renforce la fiabilité du réseau.
• Educational Experiments: Learn about the development of Meshtastic and LoRa decentralized networks.
• Surveillance environnementale : Fournit une interface Grove pour connecter des capteurs et surveiller à distance l’environnement (température, humidité, qualité de l’air, etc.).
