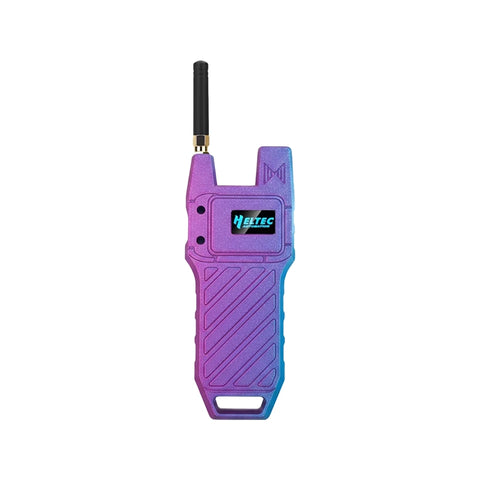

Meshnology - N39 Heltec WiFi LoRa 32 V4 – Upgraded ESP32-S3 LoRa Development Board
The Meshnology - N39 Heltec WiFi LoRa 32 V4 is the fully upgraded successor to the classic LoRa development board series that has been loved by developers and makers since 2017. Building on the powerful features of previous generations, the V4 introduces major improvements in transmit power, power management, expandability, and overall hardware design.
This board is ideal for a wide range of IoT applications, including smart cities, agricultural monitoring, smart homes, industrial automation, security systems, and wireless metering—delivering developers a more efficient and flexible development experience.
Caractéristiques principales
- Chipset ESP32-S3R2 + SX1262 – Prend en charge le Wi-Fi (802.11 b/g/n), le Bluetooth BLE et la communication LoRa.
- Memory Upgrade – 2MB embedded PSRAM + 16MB external Flash, optimized for UI rendering and complex systems.
- Puissance de transmission LoRa augmentée – Jusqu’à 27±1dBm pour une communication longue portée renforcée.
- Compatible Design – Same form factor and pin layout as WiFi LoRa 32 V3, easy upgrade path.
- Boîtier PC intégré & Antenne – Protection d’écran fermée avec antenne FPC 2,4 GHz intégrée pour une durabilité et une stabilité du signal accrues.
- Alimentation solaire prise en charge – Interface panneau solaire SH1.25-2P ajoutée (compatible 4,4–6V / ≤540mA).
- Gestion optimisée de la batterie – Charge/décharge intelligente, protection contre la surcharge, détection d’alimentation et basculement fluide USB/batterie.
- Extension améliorée – Interface GNSS SH1.25-8Pin ajoutée pour modules de positionnement.
- Interface USB Type-C – Avec régulation de tension intégrée, protection ESD, protection contre les courts-circuits et isolation RF.
- Consommation ultra-faible – Moins de 20μA, avec contrôle indépendant de l’alimentation GNSS.

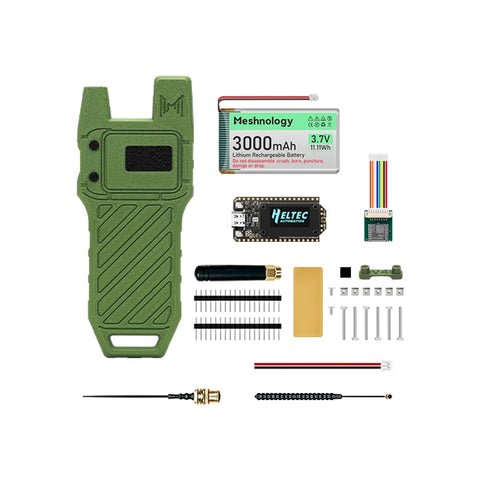

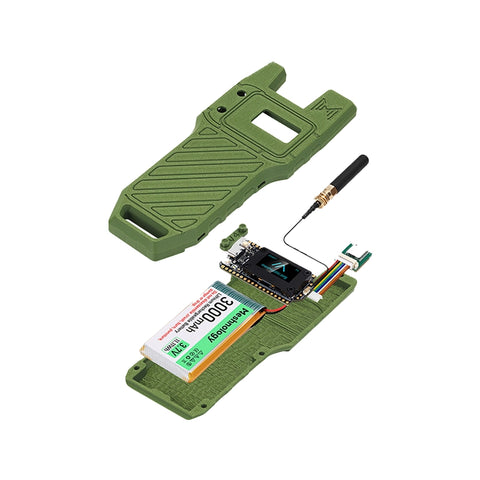

Package Includes
Heltec WiFi LoRa 32 V4 development board
3000mAh rechargeable Li-ion battery (pre-installed)

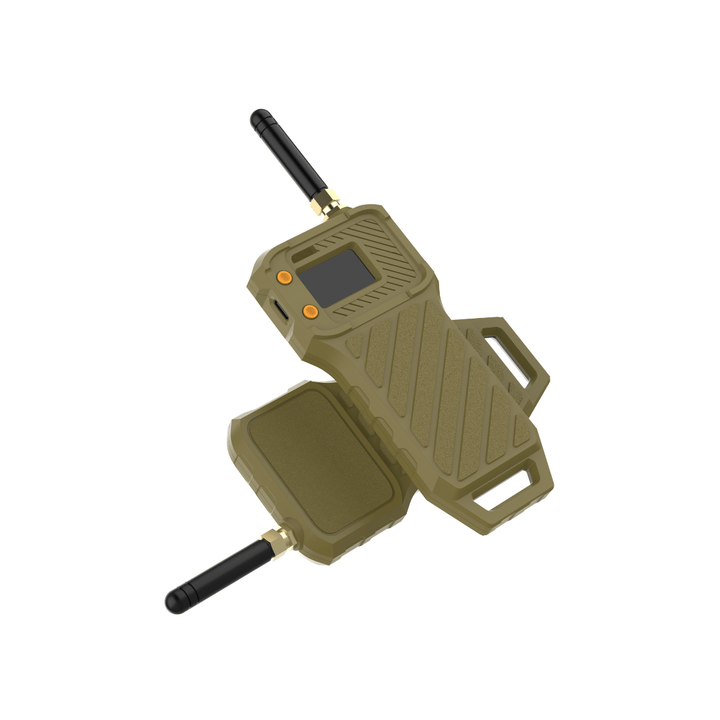

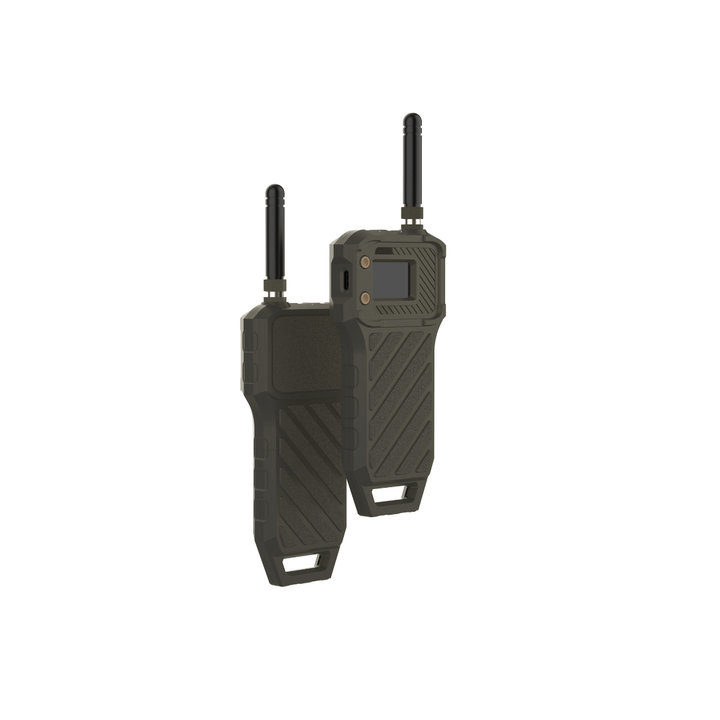

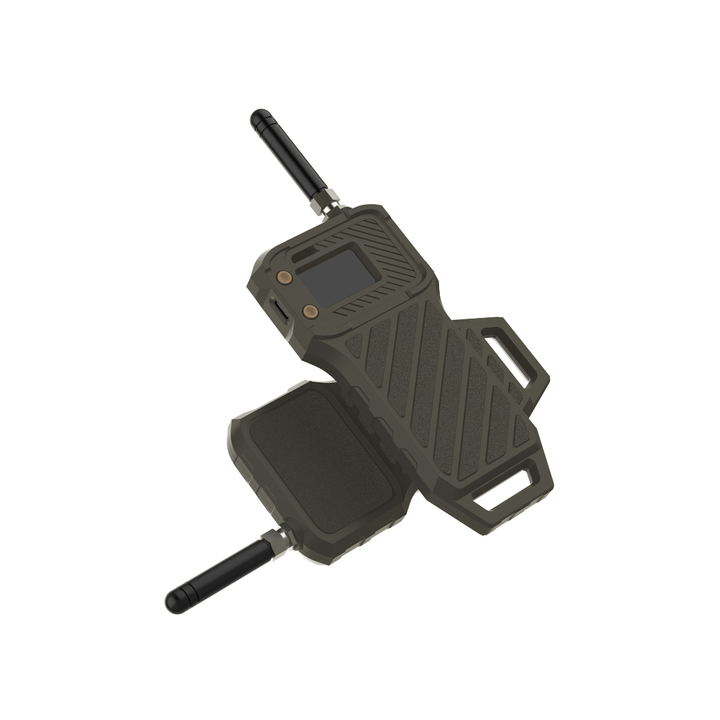

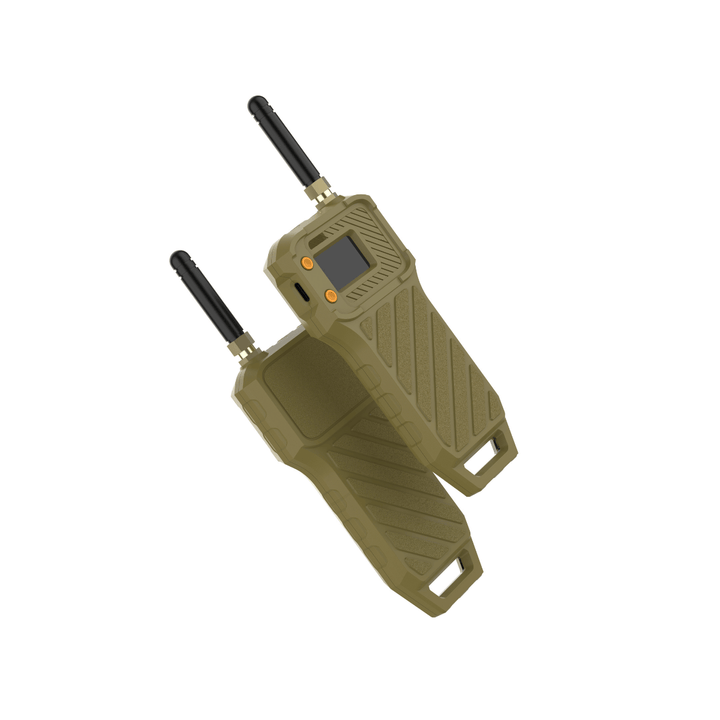

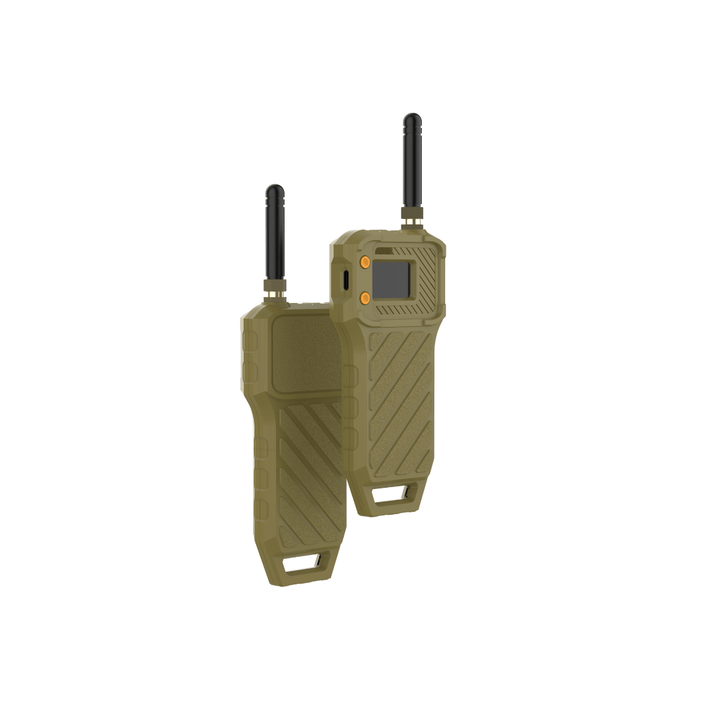

N39 protective case
863~928MHz antenna
Dimensions and Weight
Board with case: approx. 85mm*45mm*35mm
Total weight: approx. 100g (including battery and case)
V3 vs V4 – Comparison Table
| Caractéristique | ESP32 LoRa 32 V3 | WiFi LoRa 32 V4 (Version améliorée) |
|---|---|---|
| Main MCU | ESP32-S3FN8, double cœur, jusqu’à 240 MHz | ESP32-S3R2, dual-core, 2MB PSRAM, 16MB Flash |
| Puce LoRa | SX1262 | SX1262 |
| USB Interface | Type-C, avec régulation de tension et protection ESD | Type-C, avec régulation de tension, ESD, protection contre les courts-circuits, isolation RF |
| Puces USB-série | CP2102 intégré | Removed – simpler design, lower cost |
| Affichage | OLED 0,96″ 128×64 | 0.96″ OLED (with PC casing protection) |
| Antenne | 2.4GHz spring antenna | Antenne FPC 2,4 GHz intégrée avec boîtier + Connecteur IPEX |
| Interface batterie | SH1.25-2, with charge/discharge management | SH1.25-2, optimized management, solar panel input (4.4–6V / ≤540mA) |
| GPS Interface | Indisponible | Ajout de l’interface GNSS SH1.25-8Pin |
| Connectivité sans fil | Wi-Fi b/g/n, Bluetooth 5 (LE), LoRa | Wi-Fi b/g/n, Bluetooth 5 (LE), LoRa |
| Mémoire | 384KB ROM, 512KB SRAM, 16KB RTC SRAM, 8MB Flash | 2 Mo PSRAM + 16 Mo Flash |
| Puissance TX LoRa | 21 ±1dBm | 27 ±1dBm (High Power Upgrade) |
| Consommation électrique | Conception basse consommation | Ultra-low <20μA, GNSS power independently controllable |
| Dimensions | 50.2 × 25.5 × 10.2 mm | Empreinte similaire (compatible broches V3) |
| Operating Temp. | -20 ~ 70 ℃ | -20 ~ 70 ℃ |
| Support de développement | Arduino IDE | Arduino + extended compatibility |
| Notable Extras | CP2102 for programming/debug | Solar input, stronger LoRa, GNSS, casing protection |
Frequently Asked Questions
Q: 2.4GHz Antenna
L’antenne FPC 2,4G par défaut est située sur le côté du support d’écran en plastique.
If you wish to use an IPEX-connected 2.4G antenna, you need to remove the inductor marked as ① in the diagram below, and add a 0-ohm resistor (or other conductive metal or cable) at the position marked ② to connect to the IPEX interface.
Q : Quelles méthodes de développement sont prises en charge ?
- Arduino
- Micro Python
- Platform.io
- Espressif IDE
Nous recommandons vivement d’utiliser Arduino. Nous assurons un support technique complet et fournissons le code LoRaWAN intégral pour le framework ESP32 Arduino.
Q : Quel est le type de connecteur de la batterie ?
You can find this type of socket by searching “SH1.25 x 2”.
Q: Are V3 and V4 compatible?
Ils sont compatibles dans la plupart des cas.
Puisque la V4 utilise la même série de puces que la V3, possède le même écran OLED et un agencement de broches presque identique, la V3 et la V4 peuvent être utilisées de manière interchangeable dans la majorité des situations.
Cependant, en raison de la puissance d’émission accrue, les réglages de puissance d’émission dans certains codes peuvent ne plus correspondre directement à la sortie réelle.
Q : Échec du téléversement du code
Veuillez essayer les étapes suivantes :
• Essayez d’utiliser un autre câble USB.
• Passez en mode BootLoader. Deux méthodes :
1. Maintenez le bouton PRG enfoncé, connectez le câble USB-C, puis relâchez le bouton PRG.
2. Connectez le câble USB-C, maintenez le bouton PRG enfoncé, appuyez une fois sur le bouton RST, puis relâchez le bouton PRG.
