N30 - Lot de 2 cartes de développement ESP32 LoRa V3 - Batterie 1100 mAh + étui de protection - avec antenne 915 MHz
1. Dual-Core ESP32-S3 Processor – Up to 240MHz performance for IoT and mesh networking applications.
2. Long-Range LoRa Communication – SX1262 module for stable, kilometer-level connectivity.
3. WiFi + Bluetooth + LoRa Integration – Multi-protocol wireless communication in one device.
4. Portable Battery System – 1100mAh Li-ion battery with smart power management.
5. OLED Display – 0.96" 128×64 screen for real-time status and debugging.
6. Developer Friendly – Supports Arduino, PlatformIO, and Meshtastic firmware.
7. Optimized RF Design – Stable antenna system with IPEX LoRa interface support.
Product Description
Carte de développement ESP32 LoRa V3 --
Haute performance pour Meshtastic, Arduino, LoRawan, solution IoT

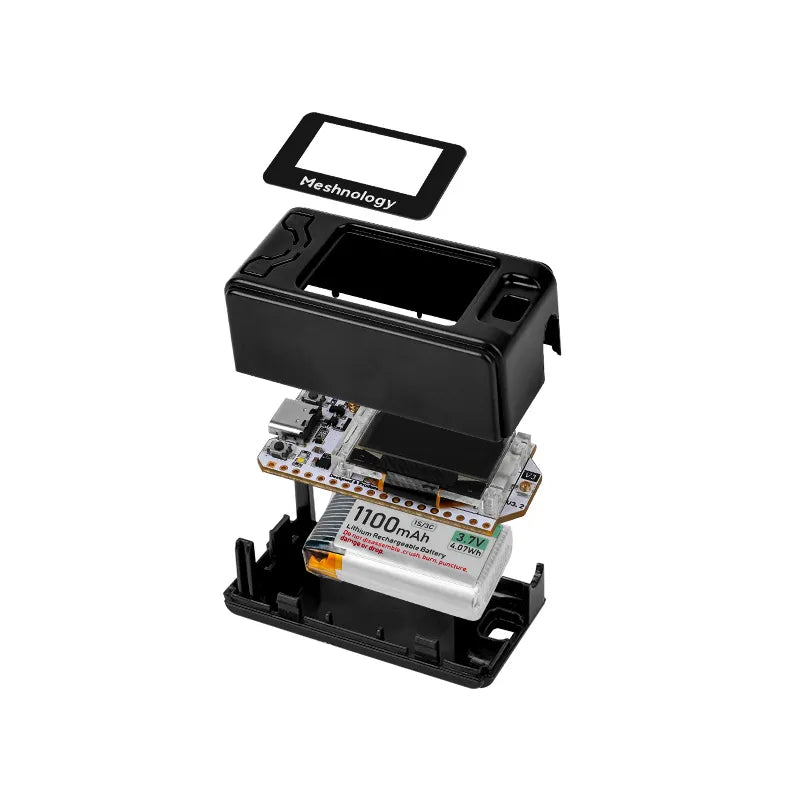

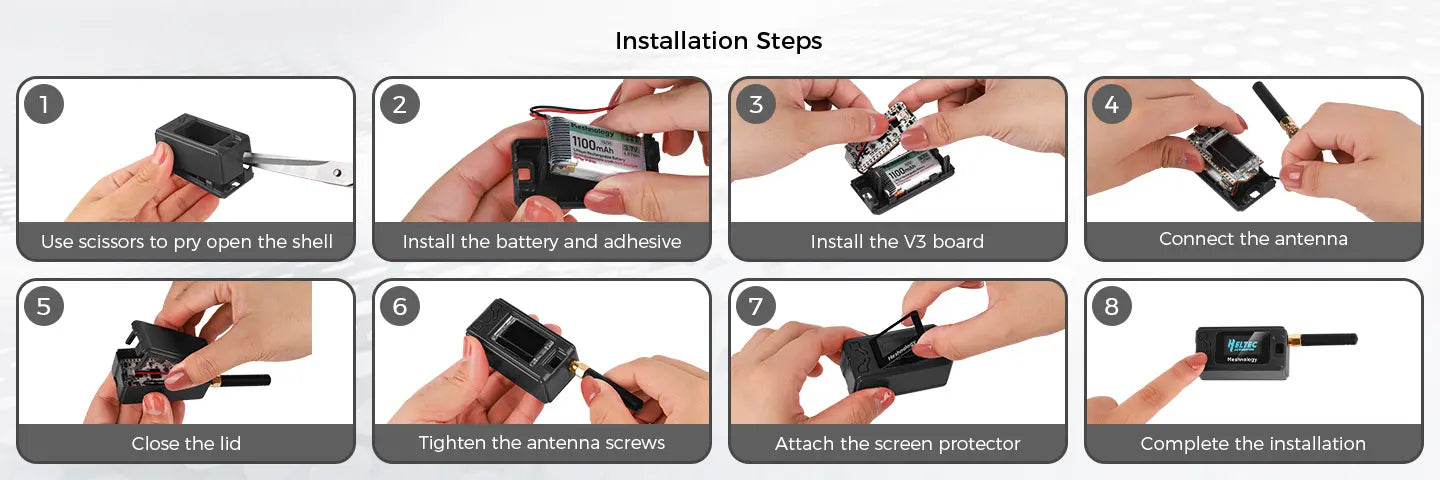

Comment l’assembler
Features of N30
Processeur double cœur avancé
Maximisez le potentiel de vos projets IoT avec notre carte de développement ESP32 LoRa, équipée du puissant processeur double cœur ESP32-S3FN8. Avec une fréquence d’horloge jusqu’à 240 MHz et une architecture pipeline efficace à cinq étages, cette carte assure un calcul haute performance, idéale pour les applications exigeantes.
Connectivité transparente
Restez connecté grâce aux fonctionnalités WiFi, LoRa et Bluetooth intégrées. Notre carte est équipée d’une antenne métallique à ressort 2,4GHz dédiée pour le Wi-Fi et le Bluetooth, tandis qu’une interface IPEX (U.FL) est réservée à la communication LoRa, garantissant une connexion sans fil stable et longue portée pour vos appareils IoT.
Gestion intelligente de l’alimentation
Designed for efficiency, this development board includes a 1100mAh battery and an SH1.25-2 battery interface with a comprehensive lithium battery management system. Key features include:
• Gestion intelligente de la charge et de la décharge
• Protection contre la surcharge et la surtension
• Détection du niveau de batterie
• Basculement automatique transparent entre USB and battery power, ensuring uninterrupted operation
Affichage & interface conviviaux
Dotée d'un écran OLED matrice de points de 0,96 pouce (128 x 64 pixels), cette carte offre une visualisation claire et concise des informations de débogage et de l'état de la batterie. L'interface USB Type-C améliore la sécurité et la stabilité grâce à :
• Complete voltage regulation
• Protection ESD
• Short-circuit protection
• Blindage RF
Optimisé pour les développeurs
Conçue pour les développeurs, notre carte prend en charge l’environnement de développement Arduino et inclut une puce USB-série CP2102 intégrée pour une programmation et un débogage simplifiés. Grâce à un circuit RF bien optimisé et à une faible consommation d’énergie, cette carte est parfaite pour des applications IoT évolutives.
Caractéristiques de la carte ESP32 LoRa V3
| Puce principale | ESP32-S3FN8 (processeur double cœur Xtensa 32 bits LX7) |
| Puce de nœud LoRa | SX1262 |
| Puces USB vers série | CP2102 |
| Fréquence | 470~510MHz, 863~928MHz |
| Puissance TX max. | 21±1dBm |
| Sensibilité de réception maximale | -134dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, jusqu’à 150 Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Ressources matérielles | 7*ADC1 + 2*ADC2 ; 7*Touch ; 3*UART ; 2*I2C ; 2*SPI ; etc. |
| Mémoire | 384KB ROM ; 512KB SRAM ; 16KB RTC SRAM ; 8MB SiP Flash |
| Interface | USB Type-C ; 2*1,25 interface batterie lithium ; LoRa ANT (IPEX1.0) ; 2*18*2,54 broches d’en-tête |
| Batterie | Alimentation et charge par batterie lithium 3,7V |
| Operating Temperature | -20 ~ 70 ℃ |
| Dimensions | 50,2 × 25,5 × 10,2 mm |

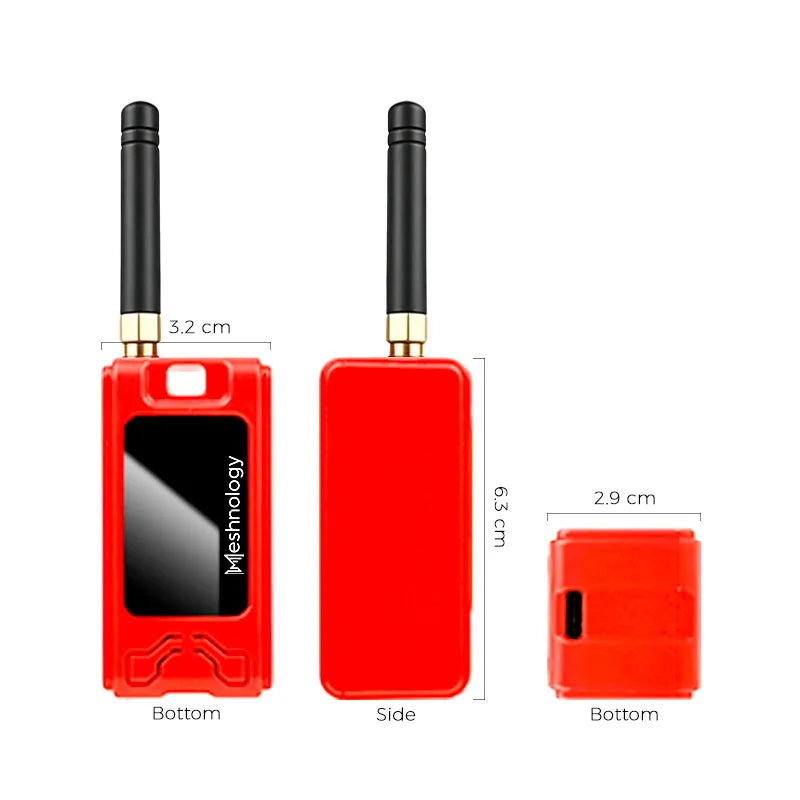

Dimensions
| Puce principale | ESP32-S3FN8 (processeur double cœur Xtensa 32 bits LX7) |
| Puce de nœud LoRa | SX1262 |
| Puces USB vers série | CP2102 |
| Fréquence | 470~510MHz, 863~928MHz |
| Puissance TX max. | 21±1dBm |
| Sensibilité de réception maximale | -134dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, jusqu’à 150 Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Ressources matérielles | 7*ADC1 + 2*ADC2 ; 7*Touch ; 3*UART ; 2*I2C ; 2*SPI ; etc. |
| Mémoire | 384KB ROM ; 512KB SRAM ; 16KB RTC SRAM ; 8MB SiP Flash |
| Interface | USB Type-C ; 2*1,25 interface batterie lithium ; LoRa ANT (IPEX1.0) ; 2*18*2,54 broches d’en-tête |
| Batterie | Alimentation et charge par batterie lithium 3,7V |
| Operating Temperature | -20 ~ 70 ℃ |
| Dimensions | 50,2 × 25,5 × 10,2 mm |
| Numéro du modèle d'article | V3 |
| Poids de l’article | 5,3 onces |
| Dimensions du colis | 15,24 x 12,7 x 3,7 cm |
| Batteries | 2 piles P76 requises. (incluses) |
| Fabricant | Meshnology |

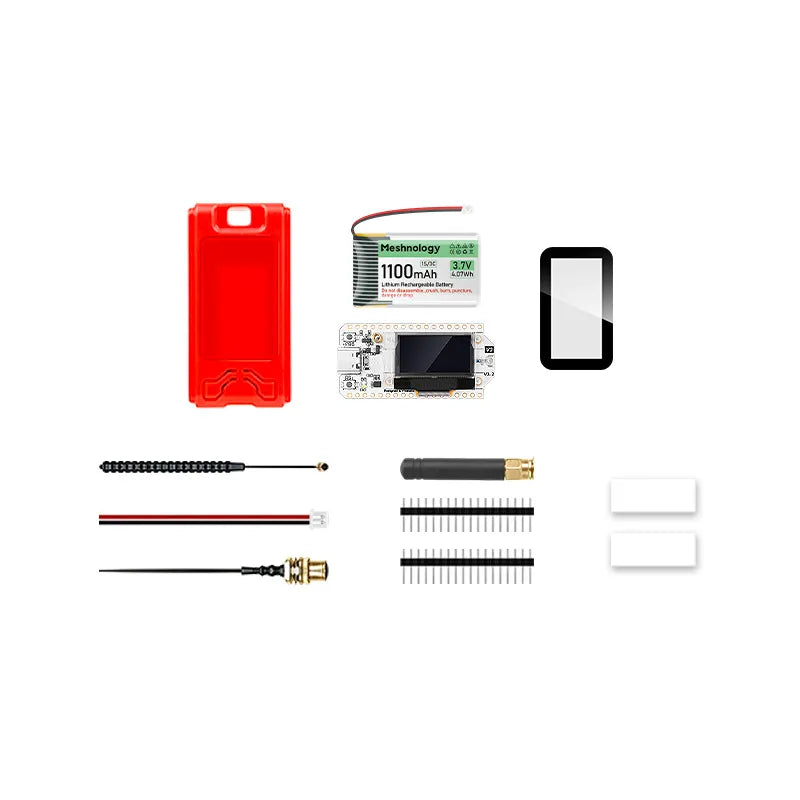

Dans la boîte
- Boîtier N30 Protect (Noir x 2 ou Rouge x 2 ou Noir+Rouge)
- 2 x Carte de développement ESP32 LoRa V3
- 2 x 1100mAh Meshnology Battery
- 2 x 863~928MHzAntenne MHz
Ressources
Trouvez plus de fichiers et de documents sur Wiki Meshnology & Page Code Lab
Related Items For Meshnology N30
N30 - Boîtier imprimé en 3D pour Heltec LoRa V3 Node - Noir/Rouge
Batterie LiPo 3,7V 1100mAh avec câble USB – 102540 1S
Comparatif des séries ESP32 LoRa
 |
 |
 |
 |
|
|---|---|---|---|---|
| Caractéristique | N30 | N32 | N33 | N35 |
| Processeur | ESP32-S3FN8 (double cœur 240 MHz) | ESP32-S3FN8 (double cœur 240 MHz) | ESP32-S3FN8 (double cœur 240 MHz) | ESP32-S3FN8 (double cœur 240 MHz) |
| Puce LoRa | SX1262 | SX1262 | SX1262 | SX1262 |
| Fréquence |
470~510MHz, 863~928MHz |
470~510MHz, 863~928MHz |
470~510MHz, 863~928MHz |
470~510MHz, 863~928MHz |
| Batterie | 1100mAh Li-ion | 3000mAh Li-ion | 3000mAh Li-ion | 3000mAh Li-ion |
| Affichage | OLED 0,96" (128x64, I2C, SSD1315) | OLED 0,96" (128x64, I2C, SSD1315) | OLED 0,96" (128x64, I2C, SSD1315) | OLED 0,96" (128x64, I2C, SSD1315) |
| Antenne | Externe 863~928MHz Antenne | Externe 863~928MHz Antenne | Externe 863~928MHz Antenne | Externe 863~928MHz Antenne |
| Entrée d'alimentation | USB-C | USB-C | USB-C | USB-C |
| Compatible avec | Arduino, Meshtastic, LoRaWAN | Arduino, Meshtastic, LoRaWAN | Arduino, Meshtastic, LoRaWAN | Arduino, Meshtastic, LoRaWAN |
| Cas | Custom 3D-printed with OLED window | Boîtier de protection avec emplacement OLED | Boîtier de protection avec emplacement OLED | Boîtier de protection avec emplacement OLED |
| Cas d'utilisation | Low-power portable LoRa device | Batterie longue durée pour déploiement sur le terrain | IoT, maison connectée, communications longue portée | Format de poche, performance toute la journée |

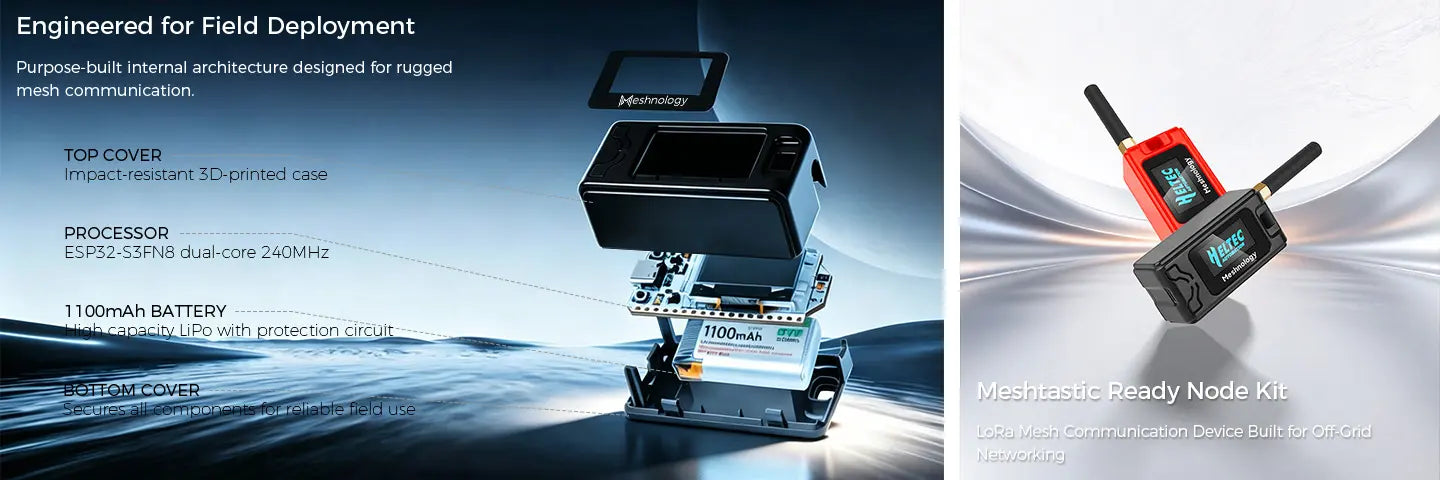

Take a Closer Look
Specification
| Item | Specification |
|---|---|
| Processor | ESP32-S3FN8 dual-core 240MHz |
| LoRa Chip | SX1262 |
| Wireless | WiFi 802.11 b/g/n + Bluetooth 5 BLE + LoRa |
| Memory | 384KB ROM + 512KB SRAM + 8MB Flash |
| Battery | 1100mAh Li-ion with protection circuit |
| Power Management | Auto switch between USB and battery |
| Interface | USB Type-C + SH1.25 battery connector + IPEX antenna |
| Display | 0.96" OLED 128×64 |
